Yli Electronic YM-280N(LED)-DS Încuietoare electromagnetică cu indicator luminos
Senzor de stare a încuietorii și ușii pentru sisteme de control al accesului

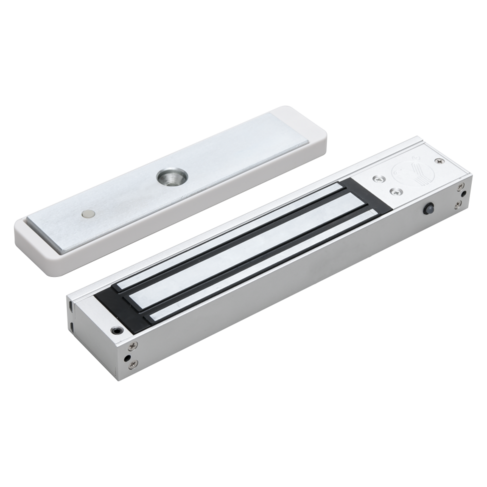

YM-280N(LED)-DS este o încuietoare electromagnetică cu montare aparentă, cu indicator luminos și
un senzor de stare a încuietorii și ușii, cu o forță de fixare de până la 280 kg.
Dispune de contacte uscate pentru detectarea stării încuietorii (NO, NC, COM) și a stării ușii (NO, NC, COM).
Producător: Yli Electronic.
Este concepută pentru instalare în interior pe uși metalice,
ignifuge, din lemn sau din sticlă (folosind un suport de montare).
CUM FUNCȚIONEAZĂ ÎNCUIETOAREA ELECTROMAGNETICĂ YM-280N(LED)-DS
Încuietoarea electromagnetică este instalată pe cadrul ușii, iar placa de blocare este montată pe ușă. Când este alimentată cu energie electrică (DC 12V/DC 24V), încuietoarea magnetizează placa de blocare, blocând ușa în siguranță. Când alimentarea cu energie electrică este întreruptă, încuietoarea se deschide, respectând cerințele de siguranță la incendiu.
Pentru a absorbi sunetul de trântire la închiderea ușii, placa de blocare are o garnitură de cauciuc.
UNDE SE UTILIZEAZĂ ÎNCUIETORILE ELECTROMAGNETICE
Încuietorile electromagnetice sunt utilizate ca actuatoare în sistemele de control al accesului (ACS). Acestea sunt cel mai adesea instalate pe ușile de intrare în case de acces, birouri, bănci, centre de afaceri și alte spații.
SPECIFICAȚII ÎNCUIETOARE ELECTROMAGNETICĂ YM-280N(LED)-DS
Forță de fixare: 280 kg
Indicație: LED
Material carcasă: Aluminiu anodizat
Material compatibil: Zinc
Alimentare: DC 12V | DC 24V (comutabil prin jumper pe încuietoare)
Consum de energie: 12V/520mA | 24V/260mA
Dimensiuni: Încuietoare: 250×48.8×27.9mm / Încuietoare: 180×38.8x13mm
KIT YM-280N(LED)-DS
Încuietoare electromagnetică cu placă de montare
Încuietoare
Kit de montare
Autocolant de montare cu marcaje
Instrucțiuni
INSTALAREA ÎNCUIETORII ELECTROMAGNETICE
ÎNCUIETOARE
• Aplicați șablonul pe ușa unde va fi instalată încuietoarea;
• Perforați o gaură pe exteriorul ușii (conform instrucțiunilor, dar nu complet!) și două găuri puțin adânci pe interiorul ușii pentru a fixa încuietoarea;
• Fixați încuietoarea prin instalarea unui șurub semicircular cu cap neted din exteriorul ușii. Plasați o garnitură de cauciuc pe interiorul ușii și instalați încuietoarea pe aceasta. Fixați piulița cu o cheie hexagonală.
IMPORTANT! Nu strângeți prea tare piulița plăcii de blocare – aceasta ar trebui să se retragă ușor datorită garniturii de cauciuc pentru a asigura o magnetizare corectă și liberă a încuietorii.
PLACĂ DE MONTARE A ÎNCUIETORII
Fixați placa de montare a încuietorii electromagnetice în colțul superior al cadrului folosind șuruburile furnizate.
ÎNCUIETOR ELECTROMAGNETIC
Așezați încuietoarea electromagnetică pe placa de montare și strângeți cele două șuruburi (în partea inferioară a încuietorii) folosind o cheie hexagonală mică.
CONEXIUNEA LA ALIMENTARE
Conectați încuietoarea electromagnetică la sursa de alimentare:
(+) la firul roșu;
(-) la firul negru.
