Моторизация SCS Sentinel SimplyOpen 1+ для распашных ворот

 Моторизация SCS Sentinel SimplyOpen 1+ для распашных ворот
Модель: MVE0116

Введение
В настоящем документе содержатся инструкции по установке и
использованию комплекта привода SCS Sentinel SimplyOpen 1+ для
автоматизации распашных ворот. Комплект предназначен для использования в
жилых помещениях и требует квалифицированного персонала для установки.

Инструкции по технике безопасности
ВНИМАНИЕ: Во избежание серьёзных травм необходимо соблюдать важные правила
техники безопасности. Неправильная установка может привести к травмам.
Сохраните эти инструкции для дальнейшего использования. Убедитесь, что конечный
пользователь прошёл обучение по безопасной эксплуатации.

Общая информация: Автоматика SCS Sentinel соответствует европейским стандартам безопасности
(EN 60335-2-103). Использование изделия вне указанных условий или с не рекомендованными
аксессуарами может поставить под угрозу безопасность.

Перед установкой:

Это изделие предназначено исключительно для автоматизации распашных ворот в жилых помещениях.
Установка требует квалифицированного персонала с навыками работы с механикой и электрикой.
Убедитесь, что ворота находятся в хорошем механическом состоянии, сбалансированы и
работают правильно. Убедитесь, что диапазон рабочих температур соответствует месту установки.
ВНИМАНИЕ: Автоматика не может использоваться с воротами, оснащенными пешеходной дверью.

Электромонтаж:
Сетевое электропитание должно быть защищено от скачков напряжения соответствующим
автоматическим выключателем и устройством защитного отключения (УЗО).
Необходимо устройство для полного отключения всех полюсов электропитания.
Установка автоматики
Отключите автоматику от источника питания во время установки.

ПРЕДУПРЕЖДЕНИЯ:

Убедитесь, что во время установки нет детей.
Избегайте или предупреждайте о наличии опасных зон вокруг ворот и неподвижных частей.
Убедитесь, что открывание ворот не приводит к защемлению между подвижной
частью и окружающими неподвижными частями.
Ручная разблокировка может привести к неконтролируемому движению
из-за механических неисправностей или дисбаланса.
Если используется стационарное устройство управления (клавиатура, селектор),
оно должно быть установлено на высоте 1,5 м от земли, вдали от подвижных частей, но рядом с воротами.
В зависимости от условий установки и нормативных требований (EN 12453, EN 13241-1)
могут потребоваться дополнительные аксессуары, такие как фотоэлементы и мигающие лампы.
Для автоматического закрытия или дистанционного открытия без прямой видимости ворот требуются фотоэлементы.
Если ворота находятся на дороге общего пользования или оснащены системой автоматического закрытия,
мигающая лампа может быть обязательной. Ответственность за соблюдение требований несет установщик.
После установки проверьте правильность регулировки механизма и исправность
устройств безопасности и ручной разблокировки.
Наклейте на механизм этикетку с информацией об устройстве ручной разблокировки.
ПРЕДУПРЕЖДЕНИЯ: Наблюдайте за воротами во время работы и не допускайте людей на
расстояние до их полного открытия или закрытия. Не препятствуйте движению ворот намеренно.

Техническое обслуживание и чистка
ОПАСНОСТЬ: Отключите автоматику от источника питания перед чисткой или обслуживанием.

Периодически проверяйте установку на предмет неправильной балансировки, износа тросов,
пружин или креплений. Не используйте, если требуется ремонт или регулировка.

Используйте только оригинальные запасные части для замены или ремонта.

Пульты дистанционного управления
ОПАСНОСТЬ: Не глотайте батарейки: риск химических ожогов. Храните батарейки в
недоступном для детей месте. Если батарейный отсек не закрывается плотно, не используйте изделие.
Используйте мягкую ткань для очистки.
Не позволяйте детям играть с изделием или упаковкой. Используйте идентичные батарейки для замены.
Извлеките батарейки, если изделие не будет использоваться в течение длительного времени.
Не подвергайте батарейки воздействию высоких температур и не бросайте их в огонь.

Потенциальные риски
Выявлены 4 потенциальных риска:

Риск 1: Удары и защемление: Предотвращение: Обнаружение препятствия двигателем,
использование фотоэлементов.
Риск 2: Защемление рук: Предотвращение: Обеспечьте зазор не менее 10 см между
створкой ворот и столбом/стеной. Сделайте надрез на уголке столба, не ослабляя его.
Риск 3: Защемление и защемление: Предотвращение: Обнаружение препятствия двигателем.
Обеспечьте расстояние не менее 50 см между рычагом двигателя и стеной (или другой неподвижной частью).
Риск 4: Защемление ног: Меры предосторожности: Обеспечьте зазор не
менее 12 см или не более 5 мм между основанием створок ворот и землей.

Характеристики

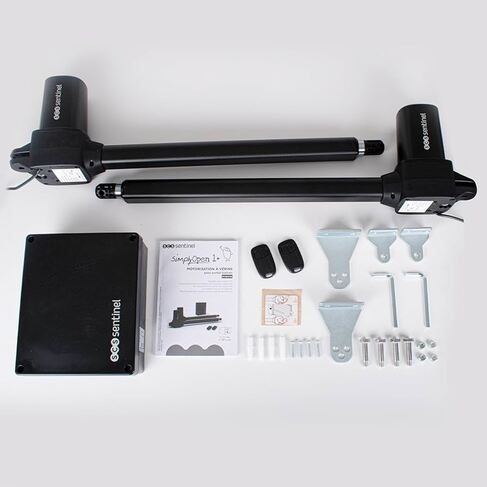

Комплектация:
2 моторизованных модуля MPD0203
1 блок управления
2 пульта дистанционного управления
Наклейка для разблокировки
Руководство пользователя
Быстрое крепление
