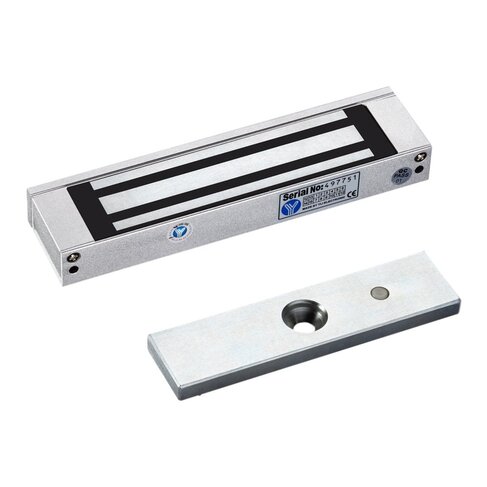

Электромагнитный замок YM-180-S

Электромагнитный замок YM-180-S с датчиком состояния замка для системы контроля доступа
Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-180-S
Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь.
При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь.
При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК
Электромагнитные замки используются в качестве исполнительных устройств в
системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах,
офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180-S
Сила удержания: 180 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/300mA | 24V/150mA

Размеры:
замок с крепежной планкой: 183 x 41.4 x 20.5 (мм);
ответная планка: 130х33х10мм
КОМПЛЕКТАЦИЯ YM-180-S
электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
монтажный стикер с разметкой
инструкция
УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА
ОТВЕТНАЯ ПЛАНКА
Наклейте трафарет в месте установки ответной части на двери;
С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!),
и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери.
С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть.
Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря
резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА
Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК
Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка)
с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Подключите электромагнитный замок к питанию:

(+) к красному проводу;
(-) к чёрному
СОВМЕСТИМОСТЬ
Электромагнитный замок YM-180-S совместим с кодовыми клавиатурами, считывателями,
кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

МОНТАЖНЫЕ АКСЕССУАРЫ
Для электромагнитного замка YM-180-S доступны следующие дополнительные монтажные аксессуары:

MBK-180L-S - L-oбразный монтажный уголок для узких дверей
